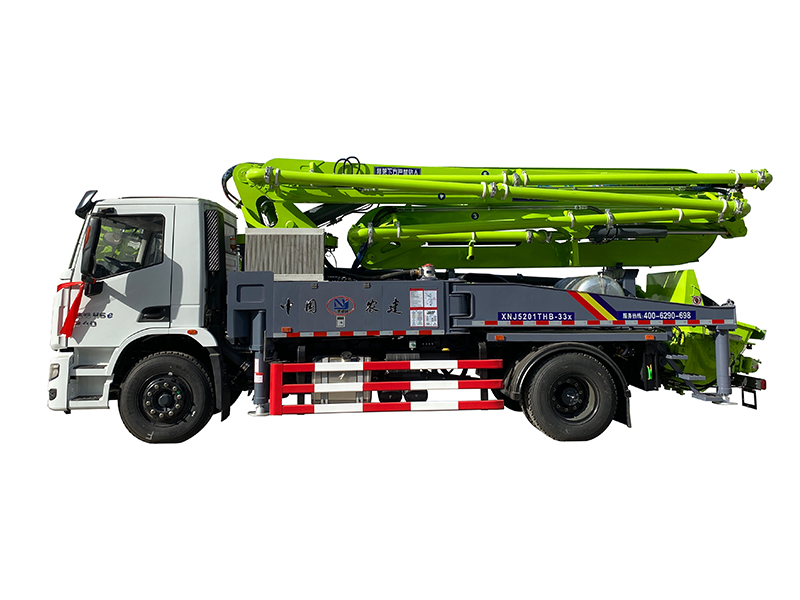

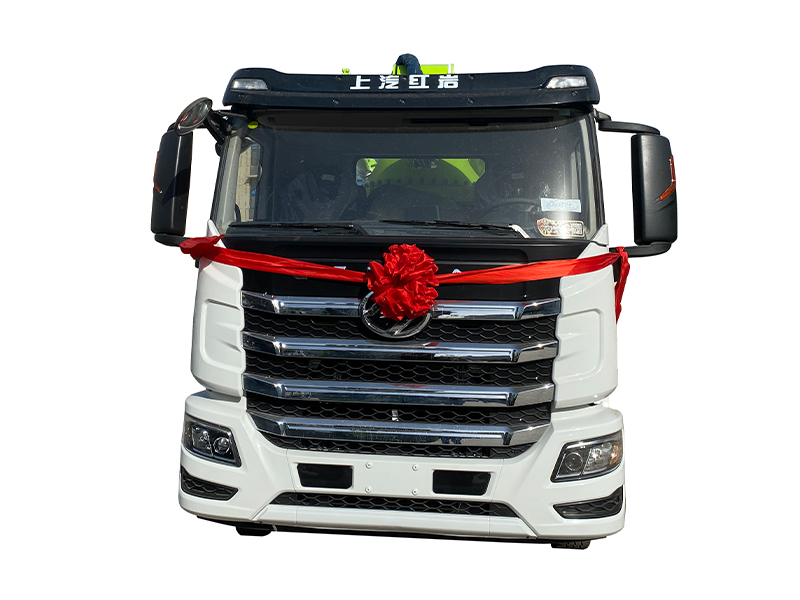

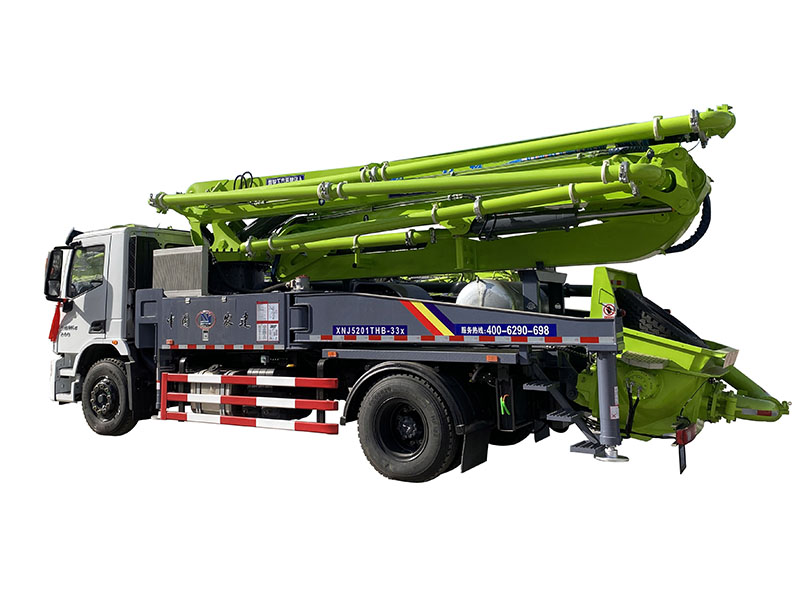

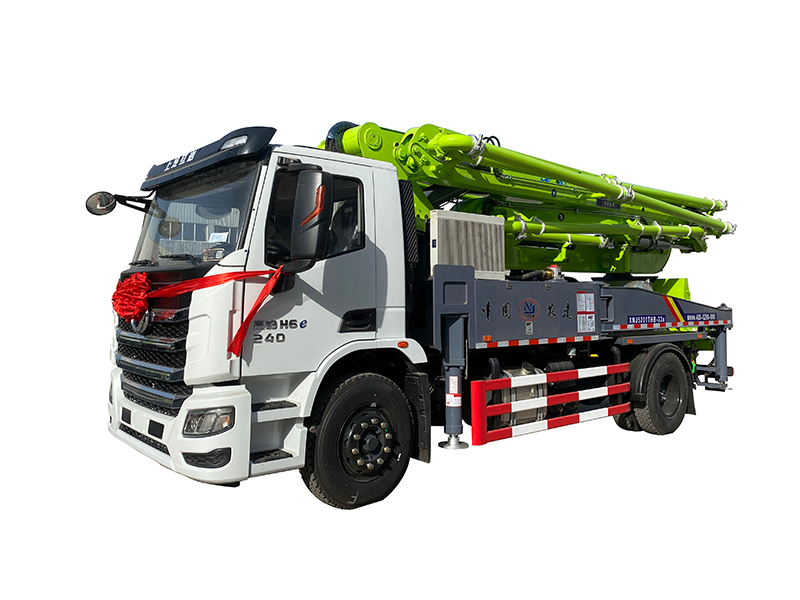

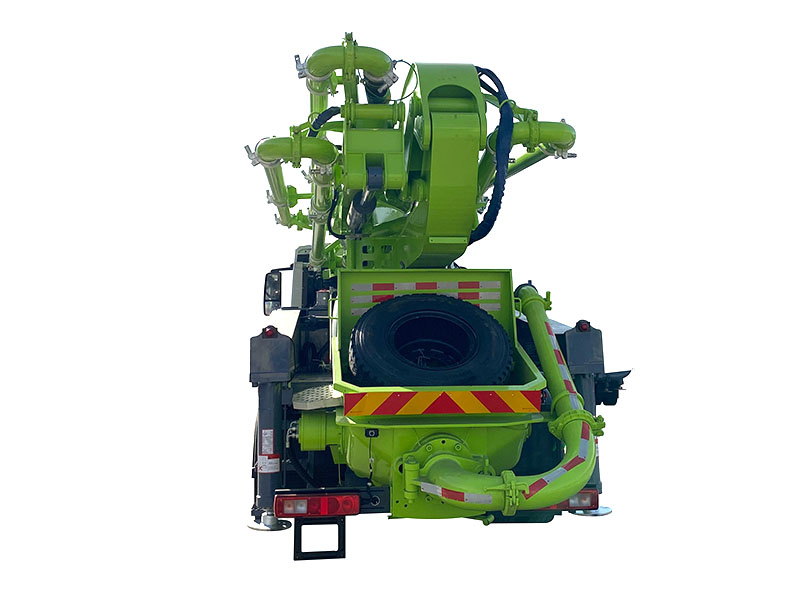

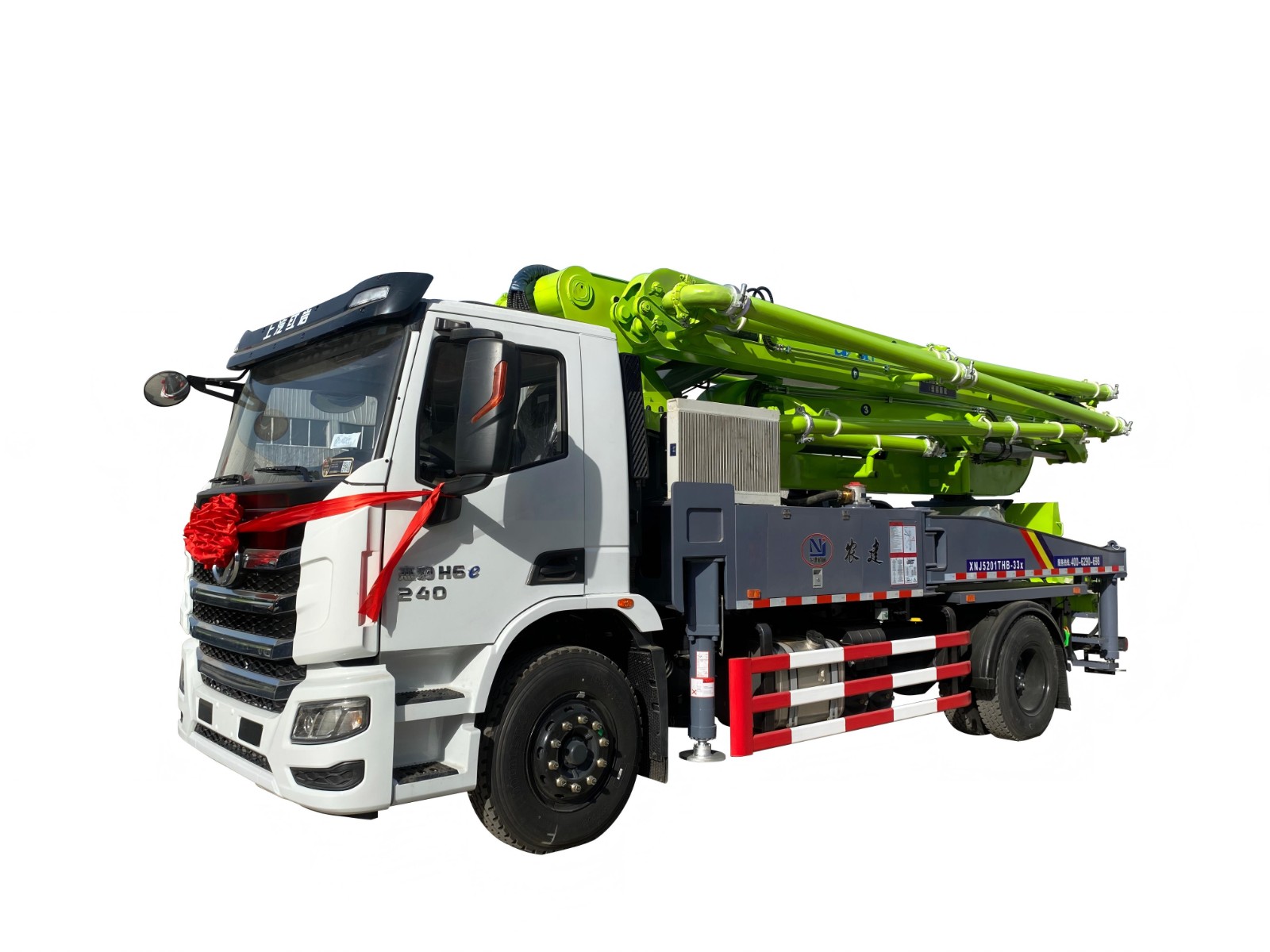

33米系列混凝土泵车

【产品类别】:泵车

【应用范围】:适合室内浇筑、路面硬化、房屋建设等。...
全国销售热线:400-6290-698
优势特点技术参数

智能:

INTELLIGENCE

全液控技术Full Hydraulic Control System

快速定位故障部位,缩短故障排查时间50%以上 Fast fault location, saving time more than 50% in fault detection.

电控系统 Electric Control  System

采用智能电控系统,结构简单,减少电器故障 Intelligent Electric Control System, simple structure, reducing electric faults.

安全

SAFETY

液压油位自动检测及散热技术 Hydraulic Oil Level Auto-Detection and Radiating Technology

自动检测液压油及油温状况,实时保护油压系统 Auto-Detect hydraulic oil and temperature, protecting hydraulic system.

智能安全技术InteHigent Safety Technology

泵车焊缝均通过无损探伤

All weld lines by nondestructive flaw detection.

**

HIGH EFFICIENCY

液控换向技术

Full Hydraulic Commutation Technology

换向时间缩短10%,泵送效率提高20%

Commutation time 10% lower,pumping efficiency 20% higher.

**的臂架技术

Advance Jib Structure Technology

Flexible and efficient plcing,No blind angle

实用

PRACTICALITY

单边作业技术 Unilateral operation technology

方便狭小工地作业,有效防止倾翻事故的发生

It is convenient working in small construction site, ei fectively avoid overturned accidents

臂架系统Jib structure

液压支腿"1^型和"X "型设计客户拥有多种选择 Hydraulic support legs with design ttHu and HXM , optional for clients.


型号:XNJ5232THB

技术参数

型号:

技术参数

整机参数

全长

9850mm

泵送系统参数





理论混凝土排量

低压

140m3/h

总高

3540mm

高压

83m3/h

总宽

2350mm

理论泵送压力

低压

8MPa

自重

22600Kg

高压

12 MPa

底盘型号

东风、航天万山

理论泵送次数

低压

39

驱动方式

4×2

高压

23

发动机型号

玉柴、潍柴

分配阀形式

S阀

输出功率/转速

228kw/2300r/min

输送缸内径/行程

230/1600mm

排放标准

国VI

主油泵排量

190ml/r

轮胎规格尺寸

14.00R20/12.00R20

料斗容积

0.5m3

轴距

5200mm

上料高度

1450mm













臂架支腿参数

臂架垂直高度

33m

输送管内径

125mm

臂架水平长度

29.5m

*大骨料尺寸

40mm

臂架垂直深度

19m

混凝土塌落度

160-220mm

臂架折叠形式

5RZ

系统油压

31.5MPa

**节臂

长度

7000mm

液压油箱容积

500L

转角

90°

液压系统类型

开式

第二节臂

长度

5600mm

高低压切换

自动切换

转角

180°

液压油冷却方式

风冷

第三节臂

长度

5400mm

混凝土管清洗方式

水洗

转角

180°

润滑方式

集中润滑

第四节臂

长度

5700mm

配件品牌

分动箱

德国斯宝/株齿

转角

229°

主油泵

德国力士乐/普什

第五节臂

长度

5700mm

臂架多路阀

德国哈威/科迈

转角

212°

臂架平衡阀

德国力士乐/NEM

末端输送软管

长度

3m

阀组

美国伊顿

转台旋转角度

±360°

板材

瑞典进口/宝钢

前支腿展开宽度

5800mm

遥控器

HBC/技景/欧姆

后支腿展开宽度

8350mm

电器

施耐德/欧姆龙

前后支腿纵向距离

6800mm



支腿打开方式

前支腿

X型



后支腿

摆腿
