小型混凝土泵车(33/37)首页 > 产品中心 > 混凝土泵车 > 小型混凝土泵车(33/37)
38米系列混凝土泵车(后双桥)

【产品类别】:泵车(33/36)

【应用范围】:...
全国销售热线:400-6290-698
优势特点技术参数

智能

INTELLIGENCE

全液控技术Full Hydraulic Control System

快速定位故障部位,缩短故障排查时间50%以上 Fast fault location, saving time more than 50% in fault detection.

电控系统 Electric Control  System

采用智能电控系统,结构简单,减少电器故障 Intelligent Electric Control System, simple structure, reducing electric faults.

安全

SAFETY

液压油位自动检测及散热技术 Hydraulic Oil Level Auto-Detection and Radiating Technology

自动检测液压油及油温状况,实时保护油压系统 Auto-Detect hydraulic oil and temperature, protecting hydraulic system.

智能安全技术InteHigent Safety Technology

泵车焊缝均通过100%无损探伤

All weld lines by 100% nondestructive flaw detection.

高效

HIGH EFFICIENCY

液控换向技术

Full Hydraulic Commutation Technology

换向时间缩短10%,泵送效率提高20%

Commutation time 10% lower,pumping efficiency 20% higher.

先进的臂架技术

Advance Jib Structure Technology

Flexible and efficient plcing,No blind angle

实用

PRACTICALITY

单边作业技术 Unilateral operation technology

方便狭小工地作业,有效防止倾翻事故的发生

It is convenient working in small construction site, ei fectively avoid overturned accidents

臂架系统Jib structure

液压支腿"1^型和"X "型设计客户拥有多种选择 Hydraulic support legs with design ttHu and HXM , optional for clients.

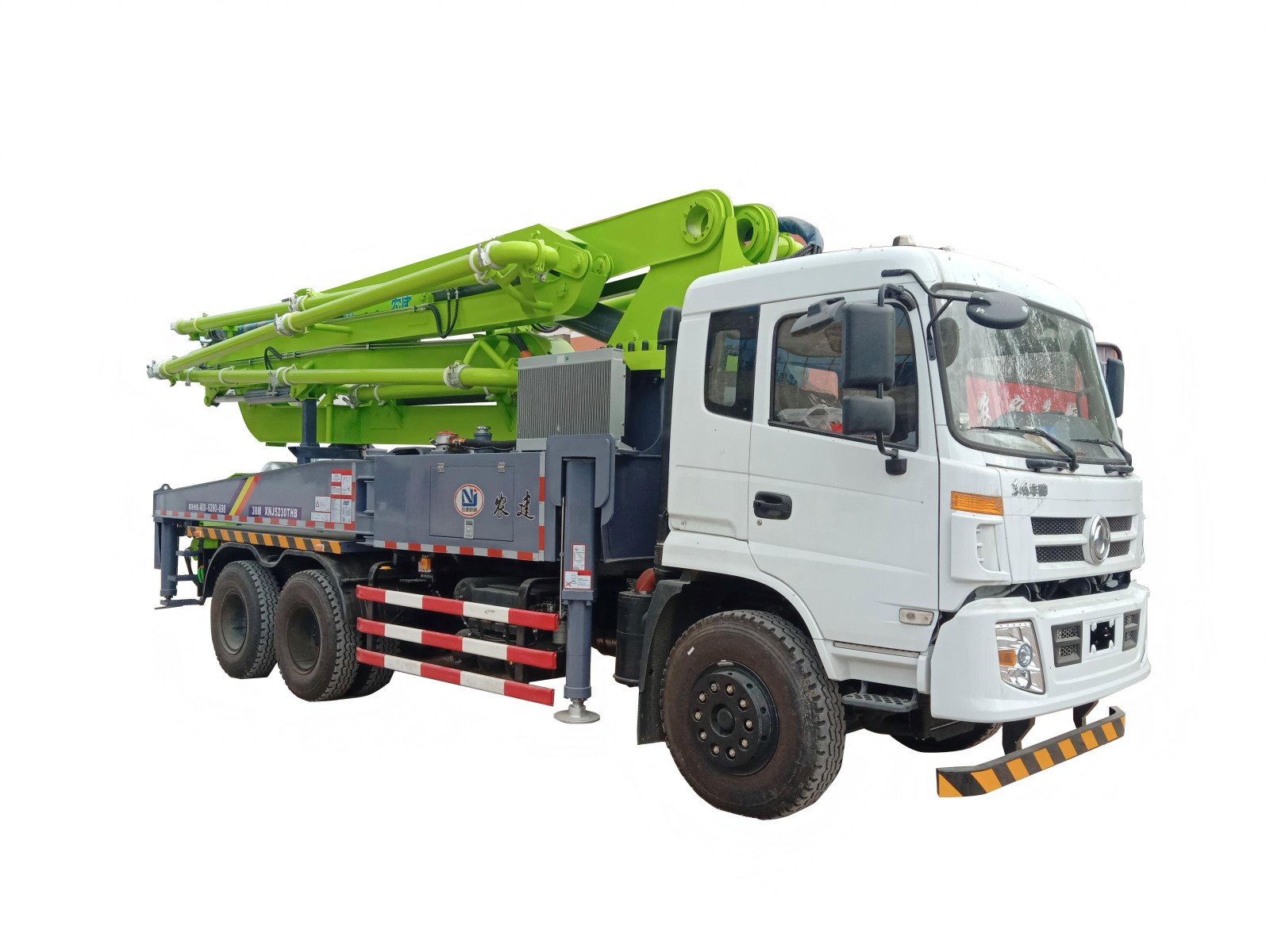

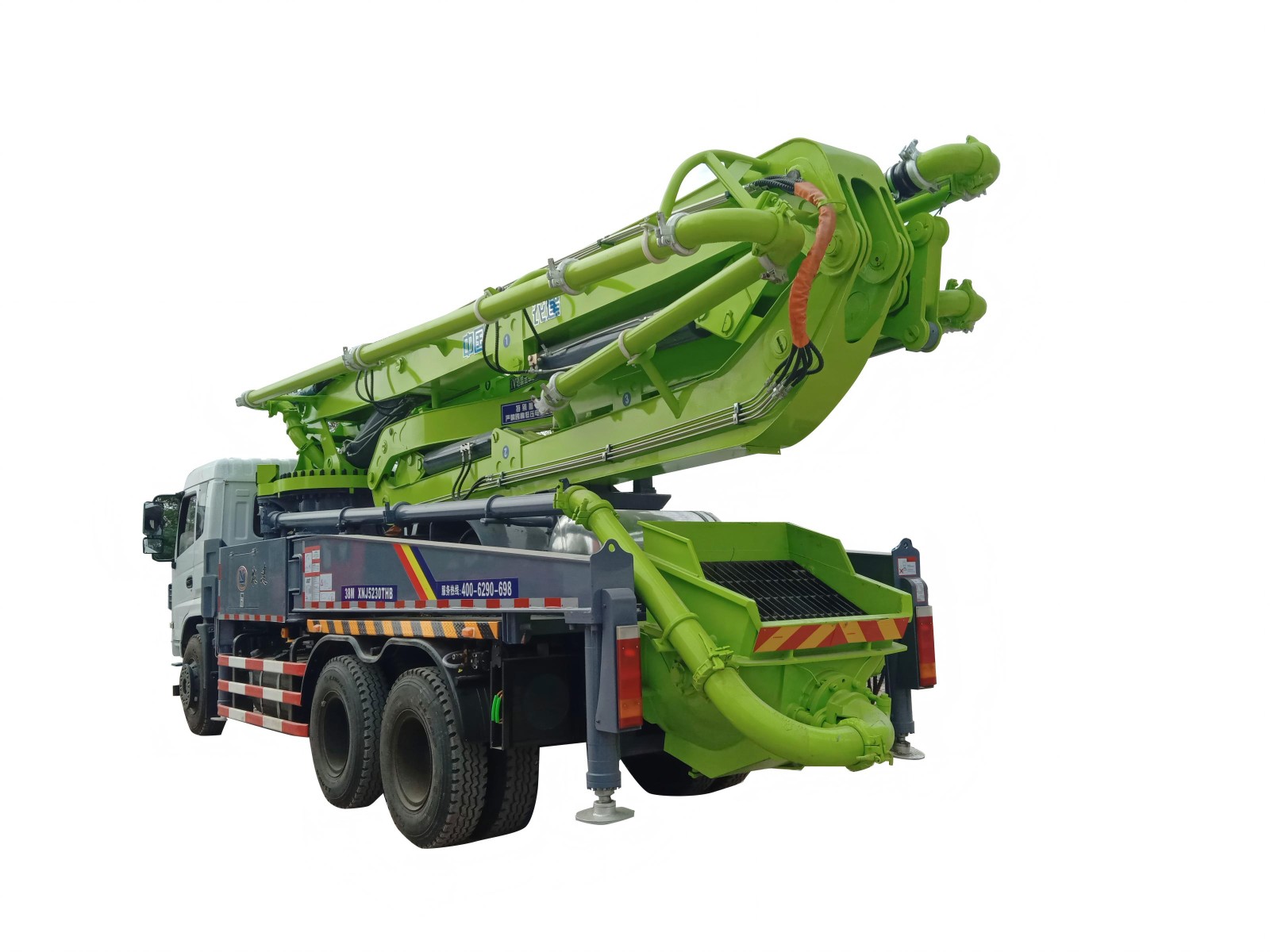

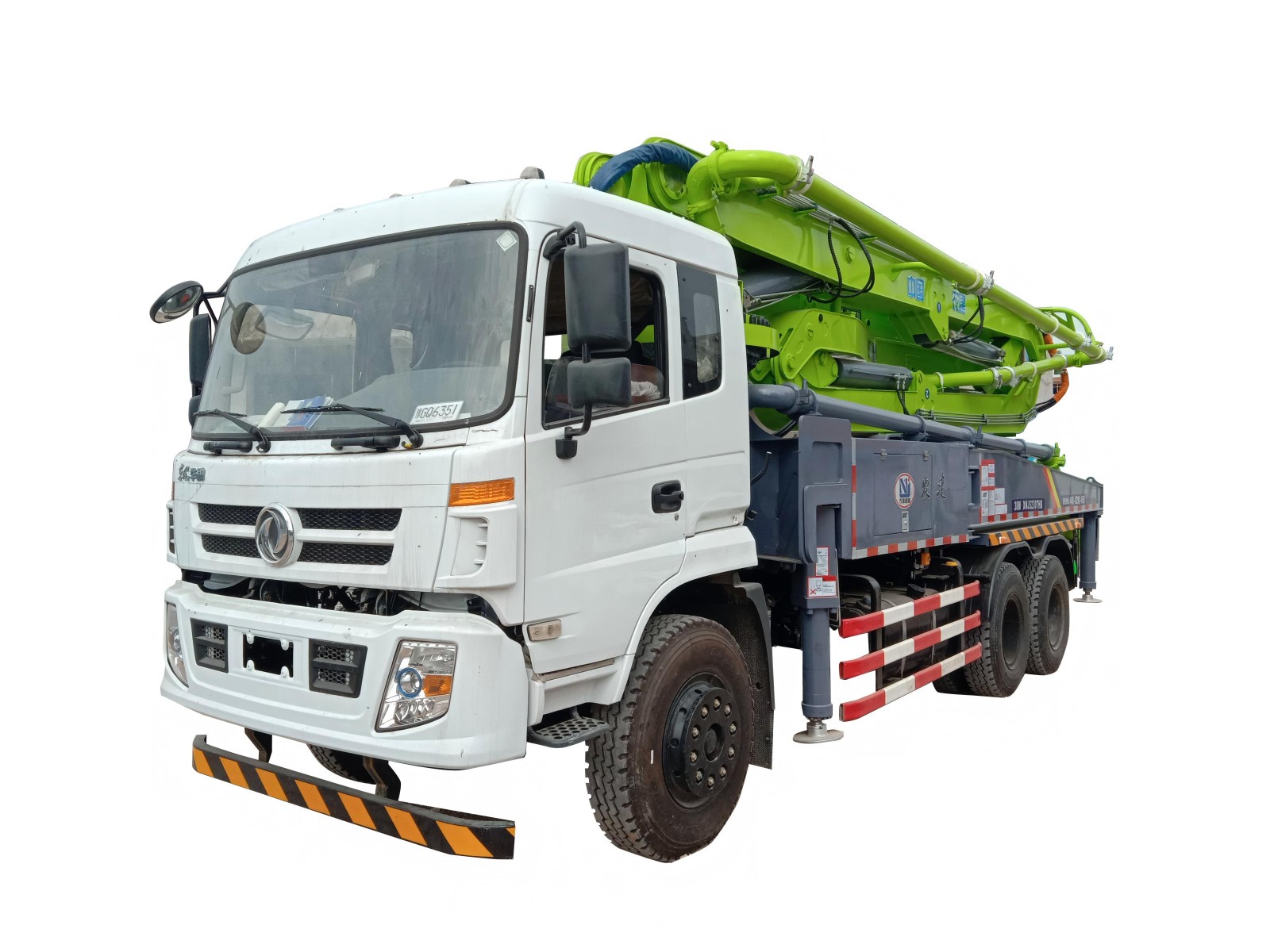

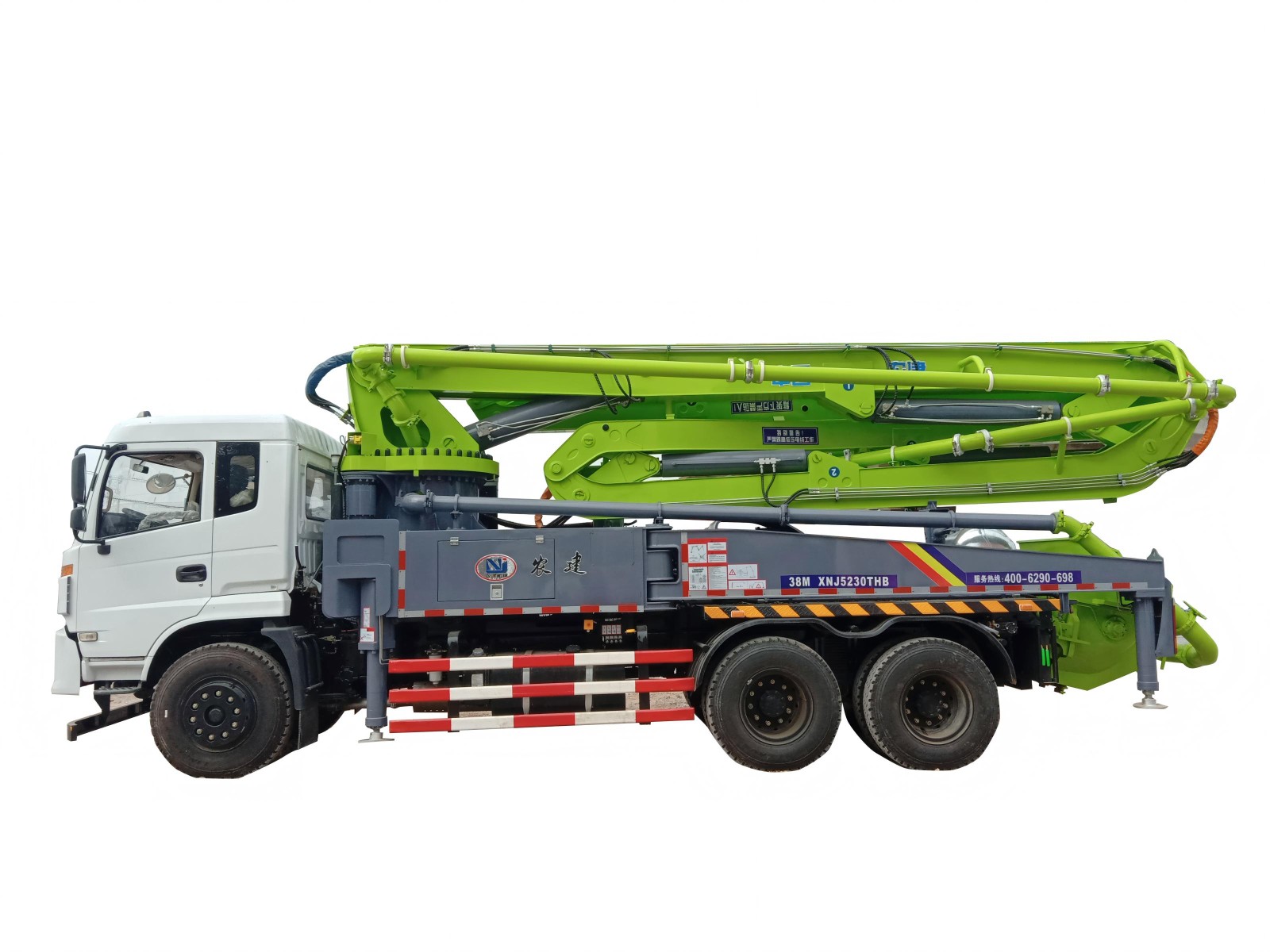

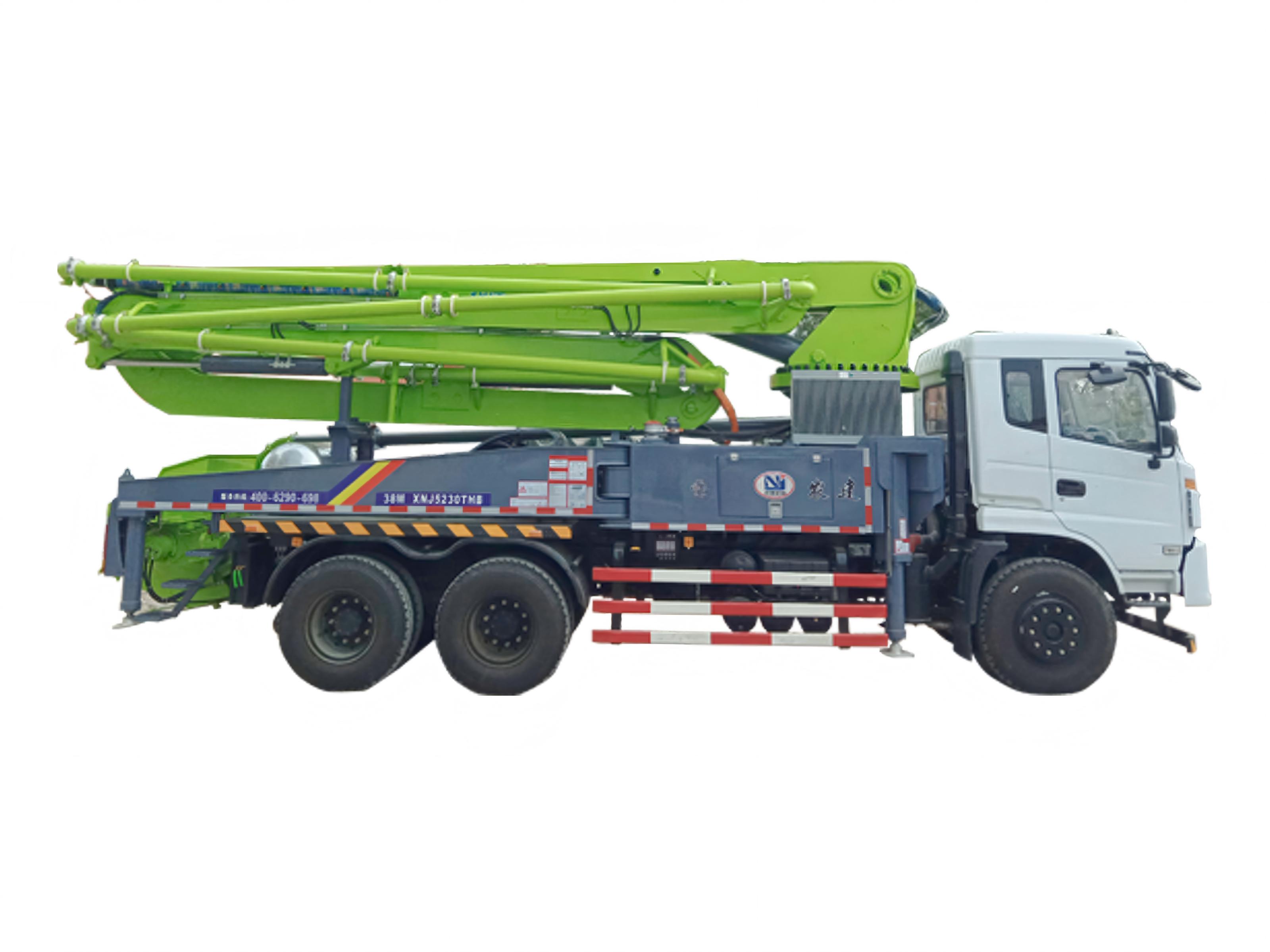

型号:NJ5251THB38

技术参数

型号:NJ5251THB38

技术参数

整机参数

全长

10500mm

泵送系统参数





理论混凝土排量

低压

140m3/h

总高

3850mm

高压

83m3/h

总宽

2500mm

理论泵送压力

低压

8MPa

自重

25000Kg

高压

12 MPa

底盘型号

东风

理论泵送次数

低压

39

驱动方式

6×4

高压

23

发动机型号

玉柴

分配阀形式

S阀

输出功率/转速

199/243Kw/2100RPM

输送缸内径/行程

230/1550mm

排放标准

国V

主油泵排量

190ml/r

轮胎规格尺寸

11.00R20

料斗容积

0.5m3

轴距

4350+1300mm

上料高度

1450mm













臂架支腿参数

臂架垂直高度

38m

输送管内径

125mm

臂架水平长度

34.1m

最大骨料尺寸

40mm

臂架垂直深度

22.8m

混凝土塌落度

160-220mm

臂架折叠形式

5RZ

系统油压

31.5MPa

第一节臂

长度

7500mm

液压油箱容积

500L

转角

90o

液压系统类型

开式

第二节臂

长度

6500mm

高低压切换

自动切换

转角

180 o

液压油冷却方式

风冷

第三节臂

长度

6300mm

混凝土管清洗方式

水洗

转角

180 o

润滑方式

集中润滑

第四节臂

长度

6800mm

配件品牌

分动箱

德国斯宝/株齿

转角

229o

主油泵

德国力士乐

第五节臂

长度

7000mm

臂架泵

德国力士乐

转角

212o

恒压泵

德国力士乐

末端输送软管

长度

3m

齿轮泵

德国力士乐

转台旋转角度

±360 o

臂架多路阀

德国哈威/沃尔福

前支腿展开宽度

6800mm

臂架平衡阀

德国力士乐/HBS

后支腿展开宽度

8350mm

阀组

美国伊顿

前后支腿纵向距离

6800mm

板材

瑞典进口/宝钢

支腿打开方式

前支腿

X型

遥控器

HBC/欧姆等

后支腿

摆腿

电器

施耐德/欧姆龙
