混凝土泵车(42/46)首页 > 产品中心 > 混凝土泵车 > 混凝土泵车(42/46)

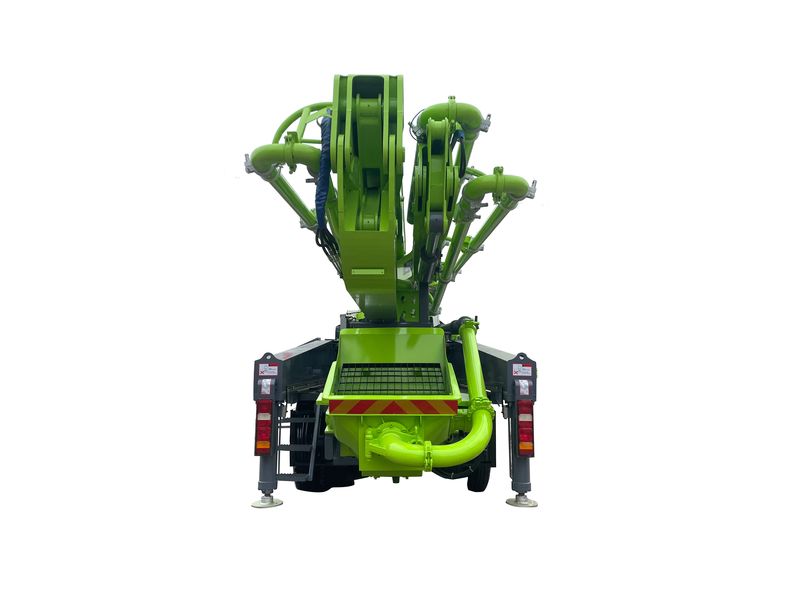

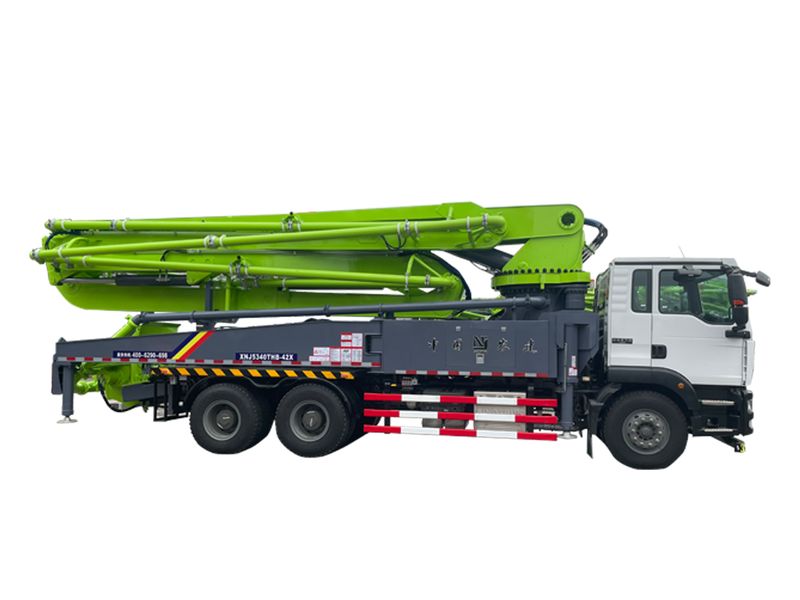

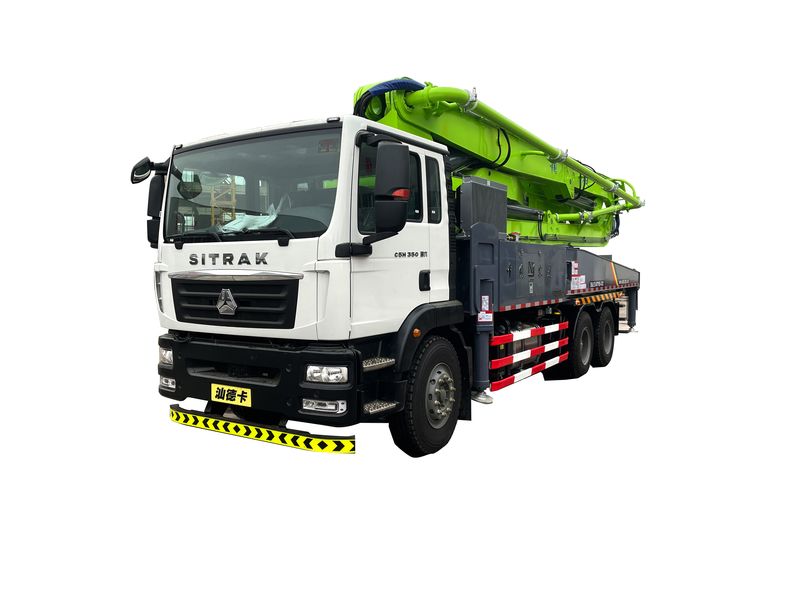

42米系列混凝土泵车

【产品类别】:泵车(42/46)

【应用范围】:...
全国销售热线:400-6290-698
优势特点技术参数

智能

INTELLIGENCE

全液控技术Full Hydraulic Control System

快速定位故障部位,缩短故障排查时间50%以上 Fast fault location, saving time more than 50% in fault detection.

电控系统 Electric Control  System

采用智能电控系统,结构简单,减少电器故障 Intelligent Electric Control System, simple structure, reducing electric faults.

安全

SAFETY

液压油位自动检测及散热技术 Hydraulic Oil Level Auto-Detection and Radiating Technology

自动检测液压油及油温状况,实时保护油压系统 Auto-Detect hydraulic oil and temperature, protecting hydraulic system.

智能安全技术InteHigent Safety Technology

泵车焊缝均通过100%无损探伤

All weld lines by 100% nondestructive flaw detection.

高效

HIGH EFFICIENCY

液控换向技术

Full Hydraulic Commutation Technology

换向时间缩短10%,泵送效率提高20%

Commutation time 10% lower,pumping efficiency 20% higher.

先进的臂架技术

Advance Jib Structure Technology

Flexible and efficient plcing,No blind angle

实用

PRACTICALITY

单边作业技术 Unilateral operation technology

方便狭小工地作业,有效防止倾翻事故的发生

It is convenient working in small construction site, ei fectively avoid overturned accidents

臂架系统Jib structure

液压支腿"1^型和"X "型设计客户拥有多种选择 Hydraulic support legs with design ttHu and HXM , optional for clients.


HNTBC42-30-120

一、底盘CHASSIS

底盘

东风牌

排放标准

国五

发动机

玉柴

发动机功率/转速

199kw/227kw/2000rpm

轴距

4350+1350

最大行驶速度

90km/h

整车接近/远离角

24.6°/15.6°

轮胎规格

10.00R20 16层

二、臂架系统BOOM SYSTEM

臂架最大垂直高度

42m

臂架水平布料半径

37.8m

布料深度

37.8m

各节臂转动角度

90/180/180/230/215

臂架控制模式

负载敏感的比例控制

臂架折叠方式

LZ型

砖塔旋转角度

360°

前支腿横跨距离

8000

后支腿横跨距离

8000

前后支腿纵向距离(MM)

865

支腿打开方式

尾胶管长度

3000mm

混凝土输送管直径mm

125

三、电气控制系统

控制电源

24v

控制模块

PWM

工作电压

24

中间电器品牌

欧姆龙

无线遥控器品牌

德国HBC/欧姆/国产

四、液压传动系统

液压系统类型

开式

系统工作压力

31.5Mpa

主液压油泵品牌

力士乐

主油泵型号

A11VO190

主油泵排量

190

主电液换向阀品牌

美国伊顿

吸、回油滤芯品牌

黎明液压

臂架多路阀品牌

HAWE/意大利/国产

臂架平衡阀品牌

力士乐/HBS

臂架油泵品牌

力士乐

支腿多路阀品牌

意大利或国产

安全阀品牌

进口或国产

油缸液压密封件品牌

Parker

液压油箱容积

550

液压油冷却方式

风冷

主油缸

协力/正坤

分动箱品牌

德国斯宝/株齿

回转减速机品牌

国产

软管接头品牌

伊顿

五、清洗系统

气压或柱塞泵


六、尺寸&重量DIMENSIONS&WEIGHT

整车总长约(MM)

11350

整车总宽约(MM)

2350

整车总高约(MM)

3850

整车质量约(T)

28.87

七、泵送系统PUMPING SYSTEM

混凝土分配阀形式

S阀

混凝土活塞品牌

国产

最大混凝土出口压力高压/低压

10.5/14

输送缸内径/行程

260/2000

最大上料高度(MM)

1450

料斗容积  M3

0.65

可泵送混凝土塌落度

160-220

允许最大骨料尺寸(MM)

40

润滑方式

集中润滑
